IRA 12 - Razvoj plutajuće platforme od umjetno zamrznute vode na zračnim komorama

Razvoj plutajuće platforma od umjetno zamrznute vode na zračnim komorama

Ova istraživačko-razvojna aktivnost provodi se u sklopu projekta uspostave Centra kompetencija za naprednu mobilnost. Projekt Centra kompetencija obuhvaća ukupno 16 istraživačkih aktivnosti koje se provode kroz učinkovitu suradnju industrijskih i znanstvenih partnera.

Prijavitelj	DIV GRUPA d.o.o.
Partner 1	Sveučilište u Splitu, Fakultet elektrotehnike, strojarstva i brodogradnje
Partner 2	Sveučilište u Splitu, Pomorski fakultet
Voditelj projekta - prijavitelj	Nikola Mikačić dipl. ing.
Voditelj projekta - partner 1	prof. dr. Branko Klarin, dipl. ing.
Voditelj projekta - partner 2	prof. dr. Zdeslav Jurić, dipl. ing.

Kratak opis projekta

Plovilo općenito

Objekt će biti projektiran kao plutajuća platforma (ponton). Radni akvatorij plovnog objekta je priobalje Dalmacije. Plovni objekt nema vlastiti pogon i biti će usidren.

Karakteristike plovnog objekta :

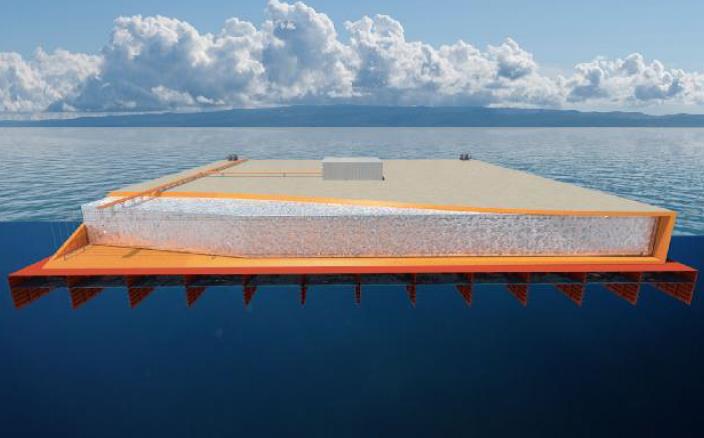

• plovni objekt se sastoji od lagane čelične saćaste konstrukcije koja nema dna (efekt naopake čaše), na čeličnu konstrukciju sagrađen je ledeni blok, temperature -20 do -30 ^o
• okolni uvjeti tropski 32^oC more i 45^oC
• temperatura ledenog bloka se održava adekvatnom izolacijom po obodu ledenog bloka, te sustavom hlađenja
• paluba iznad izolacije prekrivena je betonskom pločom s prepustom i valobranom, te recesom sa rampom za pristajanje
• čelična saćasta konstrukcija podjeljena je u 16 zasebnih zračnih komora koje su okrupnjene u 4 grand bloka. U svakoj komori moguće je kontrolirati tlak, ispuhom zraka za smanjivanje tlaka i upuhom zraka za povećanje tlaka. Na taj se način postiže potrebna nosivost plovnog
• na palubi platforme nalazi se palubna kućica u kojoj je smještena oprema za hlađenje, oprema za tlačenje zrakom, sustav za održavanje energije, tankovi goriva, upravljačka

Glavne izmjere:
Dužina preko svega	72.00 m
Širina preko svega	72.00 m
Visina preko svega (od dna saćaste konstr.)	12.00 m
Dužina (saćasta konstrukcija)	72.00 m
Širina (saćasta konstrukcija)	72.00 m
Visina (saćasta konstrukcija)	3.00 m
Dužina (ledeni blok sa pripadnim čelikom i izolacijom)	70.00 m
Širina  (ledeni blok sa pripadnim čelikom i izolacijom)	70.00 m
Visina  (ledeni blok sa pripadnim čelikom i izolacijom)	6.00 m
Nosivost i gaz :
Gaz čelične saćaste konstrukcije	2.00 m
Proračunski gaz ledenog bloka (sa pripadnim čelikom i izolacijom)	2.72 m
Ukupna proračunska težina	24500 t

Trup

Trup će biti zavarene izvedbe iz prokromskog čelika (Duplex 2205). Ukrupnjeni segmenti spajani vijcima i zavareni trakom sa longo rupama.

Katodna zaštita – vanjska oplata:       Potrošne skidljive aluminijske anode

Oprema za održavanje leda

Izolacija leda:

Na površini palube ledenog-armiranog bloka (paluba) primjenit će se ploče od ekstrudiranog polistirena XPS u debljini 600 mm sa koeficijentom toplinske vodljivosti 0,036 W/m.K i tlačne čvrstoće 500 kPa.

Na ostale površine ledenog-armiranog bloka (bočne stranice) primjenit će se XPS u debljini 500 mm sa koeficijentom toplinske vodljivosti 0,03 6W/m.K i tlačne čvrstoće 300 kPa. Na bočnim površinama izolacija će biti zaštićena sa strane mora čeličnim limom (Duplex 2205).

Na dnu površine ledenog-armiranog bloka primjenit će se XPS u debljini 500 mm sa koeficijentom toplinske vodljivosti 0,03 6W/m.K i tlačne čvrstoće 300 kPa.

Pretpostavka je da kroz izolaciju nema toplinskih mostova.

Rashladni sustav:

Primjenit će se dvostepeni rashladni sustav, 2x100%  potrebnog kapaciteta održavanja temperature leda kako je predviđeno za esencijalne sustave plovnih objekata.

Sustav treba održati temperaturu od -20^oC na oplošju ledenog bloka.

2 x cca. 30 kW elektromotorom pogonjeni kompresor,

2 x cca. 50 kW kondenzator, kondenzator hlađen morem

2 x rashladna pumpa mora x cca. 15 m³/h na 1,5 bar uz Δt  4^oC ulaz/izlaz

1 x cca. 15 kW rashladnog učina u isparivaču

R452A (404A) ili odgovarajući radni fluid s jedne strane, a voda/glikol ili rasolina s druge strane

2 x cca. 20 m³/h na 2 bar cirkulacijska pumpa cca. -20^oC uz Δt 5^oC ulaz/izlaz

Svaki ogranak cjevovoda treba biti opremljen ulaznim  i izlaznim ventilom i priključkom za testiranje nepropusnosti cjevovoda.

Temperaturni senzori:

Za kontrolu temperature ledenih ploha, po cijelom oplošju  leda, uz izolaciju rasporedit će se temperaturni senzori u međusobnim razmacima od    cca. 12 m (cca 1000 kom).

Oprema platforme

Oprema za sidrenje, vez i tegljenje:

odgovarajući broj užeta za vez

odgovarajući broj užeta za tegalj bitve za tegalj i vez; 4 kom

štoperi sidrenog užeta sidra prema propisima Registra s odgovarajućom duljinom lanca i čeličnog užeta

gumeni odbojnici kao zaštita pontona

WLAN sustav:  Sustav za bežični prijenos podataka platforma- kopno.

Navigacijska i signalna svjetla: Potrebna svjetla za tegalj i sidrenje na radnoj poziciji.

Gromobranska zaštita:  U skladu s propisima.

Oprema za posadu

Trajni boravak posade na platformi nije predviđen

Kućica za smještaj dizel generatora, zračnog kompresora, opreme za spašavanje, opreme za upravljanje i nadzor sustava tereta.

Prisilna ventilacija prostorije kućice. Grijanje prostorije el. grijalicama.

Oprema za spašavanje:       Koluti prema propisima Registra

Prsluci prema propisima Registra

Protupožarni prijenosni aparati:  Za zatvorene prostorije

Osnovni strojevi i uređaji

Dizel generator:

1 x cca. 50 kW (u skladu s el.bilancom) na 1500 o/min, zračno hlađen.

1 x cca. 90 kW (u skladu s el.bilancom) na 1500 o/min, zračno hlađen.

Generatori, 3 x 380 V, 50 Hz, cosF 0,8, IP23.

Sustavi za osnovne strojeve i uređaje

Gorivo:           Eurodizel

4 m³ skladišni tank goriva (za 15 dana neovisnosti).

Komprimirani zrak:

za instrumente/upravljanje pneumatskim ventilima te zraka za dopunu zračnih komora.

1 x 10 m³ na 6 barG spremnik zraka

2 x cca 100 m3/h na 6 barG vijčani kompresor zraka, zrakom hlađen.

1 x sušilac zraka

Sustav razvoda zraka opremljen reducir ventilom 6 na cca 0.5 barG te nepovratnim ventilom i zapornim ventilom za odušivanje na ogranaku prema svakoj komori.

Senzori pritiska na svakom ogranku.

Automatika:

Sustav automatskog rada diesel agregata, pumpi, rashladnog i zračnog sustava elektro uređaja u uvjetima funkcioniranja platforme bez posade

Alarmno nadzorni sustav.

Brodski sustavi

Detekcija požara:   Prema Pravilima Registra, samo za zatvorene prostore

Gašenje požara:    Opći protupožarni sustav prema Pravilima Registra.

CO₂ za gašenje palubne kućice

Sustav pjene za gašenje palube portabilni.

Zajednički električni sistem: 3x380 V s nul-vodom, 50 Hz, 220 V, 50 Hz, 24 V DC

Spoj s kopnom (po potrebi) 3 x 380 V s nul-vodom, 50 Hz.

Sklopna ploča.

Kabeli HFTG-BXOZO, HFTG-BXO, HFTG-TBXOZO ili sličnog tipa.

Punjači akumulatorskih baterija. Akumulatorske baterije olovne.

Elektromotori kavezni, klasa izolacije B ili F, IP-23, IP- 54.

Opća rasvjeta i rasvjeta za nužnost LED tipa.

Reflektori LED tipa.

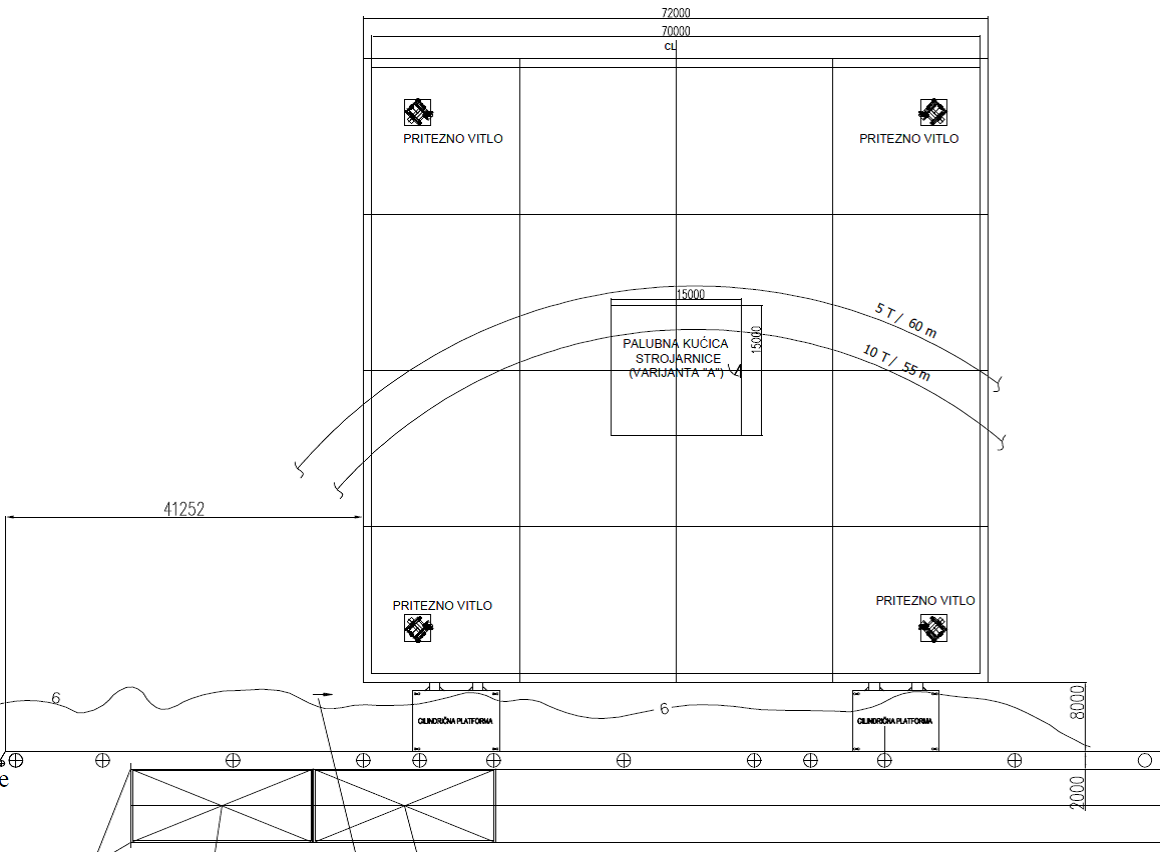

Predaja grand bloka začne komore moru uz pomoć auto-dizalice 750 t

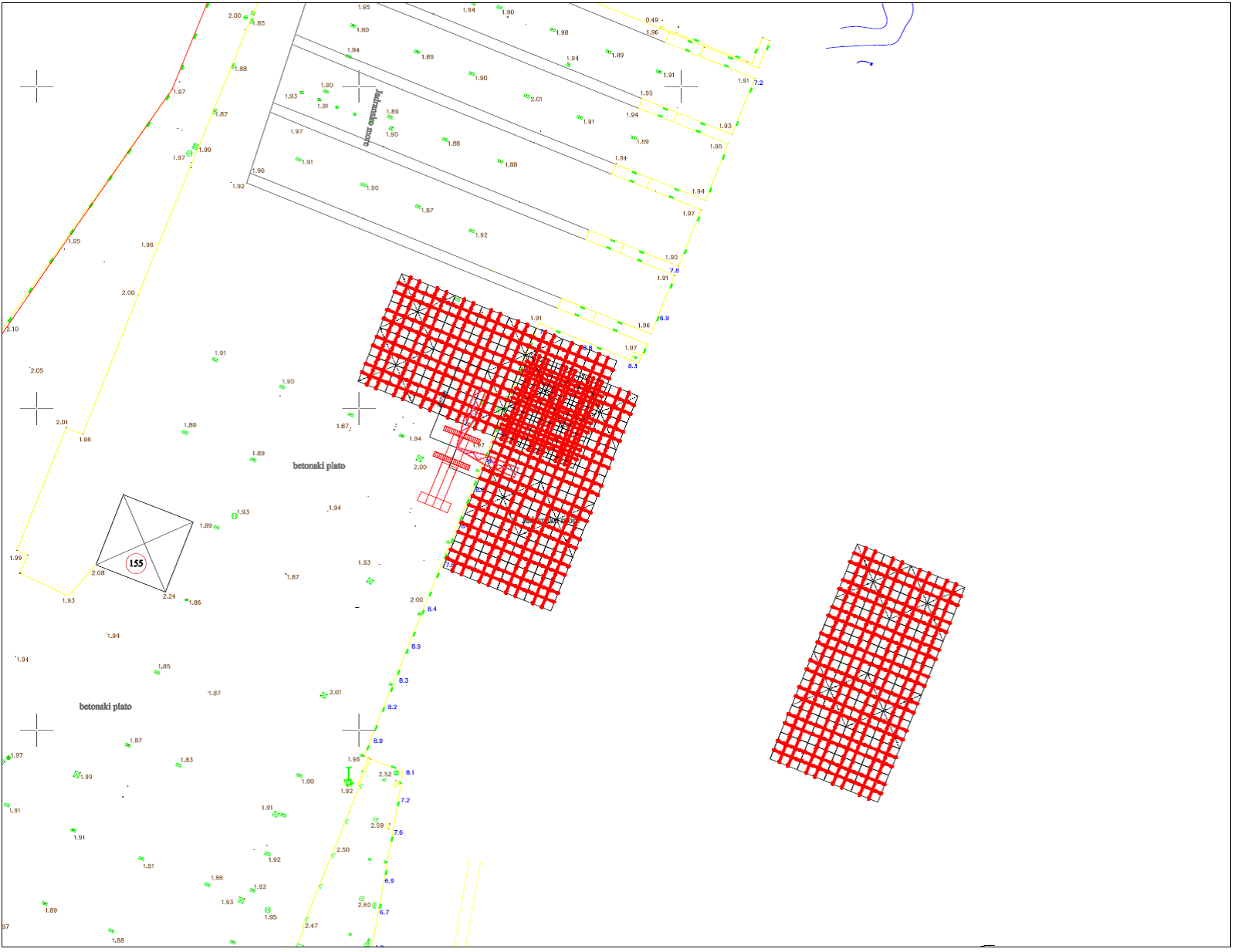

Konačni smještaj Ledene platforme na opremnoj obali Stinice

Zaključak

Pomorski objekt ovakvih karakteristika do sada nije izgrađen. Istraživanjem svojstava i karakteristika različitih vrsta leda s ciljem primjene leda u brodogradnji, nastala bi nova vrsta plovnih objekata. Takvi plovni objekti ne bi služili za prijevoz robe i putnika, nego bi se koristili uglavnom za stacionarne primjene, kao što su: platforme za vjetroturbine, zračne i pomorske luke, vojne baze, turistička naselja, sportske objekte, uzgajališta akvakultura itd.

---
